Sonderwerkzeuge

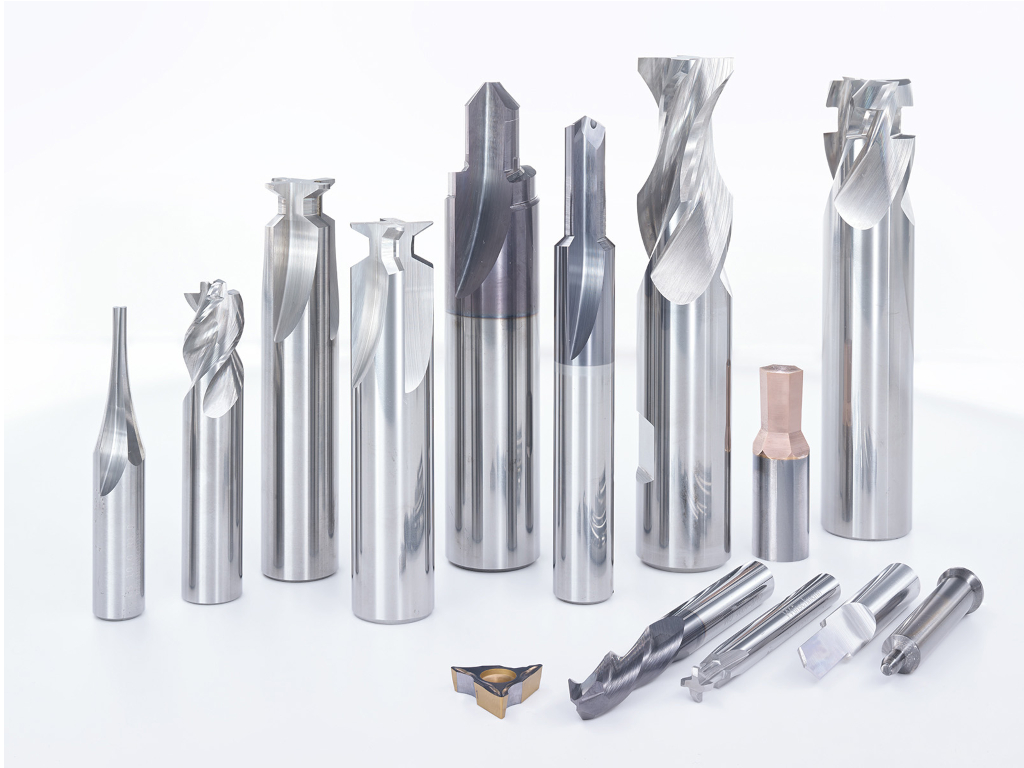

Sonderwerkzeuge von KSC CAM-Service

Sonderwerkzeuge werden auf neuesten Walther CNC- Schleifmaschinen gefertigt.

Ich benötige eine Skizze oder eine Zeichnung des Werkzeuges.

Optional kann ich Ihnen auch die Zeichnung erstellen, hierfür sollten Sie mit mir eine step-Datei oder eine PDF-Datei zusenden.

Die Daten werden selbstverständlich vertraulich behandelt.

Nach der Erstellung der Zeichnung bekommen Sie ein Angebot über das Sonderwerkzeug.

Nach der Freigabe durch Sie benötige ich 5 Arbeitstage zum Erstellen des Werkzeuges und zusätzlich ca. 7 Werktage zum beschichten.



Sollten Sie eine Beschichtung wünschen stehen von der Firma b-tec folgende Beschichtungen zur Verfügung:

Eigenschaften
alle Produkte

CrN-Prisma >>

ZrN >>

Altin >>

AlTiSi >>

TiSi >>

AlMove >>

Naco Blue >>

CrN-Si-O2

Titanfreies Zirkon

AlTiN/
Saturn

AlCrSiN

AlTiN-TiSiN

AlSiCrN

AlTiN/Si-N

Schichtaufbau

nanocomposite

multilayer

monolayer

multilayer

monolayer

nanocomposite

nanocomposite

Mikrohärte HV

ca. 2500

ca. 2400

ca. 3500

ca. 4000

ca. 2800

ca. 3400

ca. 4000

Reibwert gegen Stahl

0,20 - 0,25

0,30

0,30

0,40

0,35 - 0,30

0,25 - 0,30

0,35 - 0,40

Schichtdicke

0,5 - 3 µm

0,5 - 3 µm

1 - 5 µm

1 - 4 µm

1 - 5 µm

1 - 5 µm

1 - 5 µm

Duktilität Dichte

sehr gut

sehr gut

gut

gut

gut

gut

gut

max. Temp. Anwendung

500 °C

600 °C

900 °C

ca. 1100 °C

ca. 600 °C

1100 °C

1200 °C

Farbe

spectral farbig

weiss/gold

schwarz

kupfer/braun

dunkel/gold

grau/anthrazit

blau

CrN-Prisma
Zrn
Altin

CrN-Prisma

Farbe: spectral farbig


Beschichtung im PECVD-Verfahren amorphe glasähnliche Deckschicht
Zerspanen von Holz, Aluminium und glasfaserverstärkten Kunststoffen
Entformungsverbesserung in der Kunststoffverarbeitungsindustrie

ZrN

Farbe: weiss / gold

Sehr gute Duktilität, glatte Oberfläche
Schneidkanten bleiben scharf Zerspanung für Alu, Kupfer, Messing, Titanlegierungen und Kunststoffe

Altin

Farbe: schwarz

Universelle Beschichtung für HSS- und VHM-Werkzeuge

Altisi
Tisi
Almove
Naco

AlTiSi

Farbe: kupfer / braun

Für schwer zerspanbare Materialien,     Superlegierungen und für Mikrowerkzeuge



TiSi

Farbe: dunkel / gold

Universelle Hochleistungsschicht

AlMove

Farbe: grau / antrazit

Hohe Warmhärte, Oxidationsbeständigkeit.
Hohe abrasive Widerstandsfähigkeit
Schruppen und Schlichten,
Titanlegierungen nass und trocken,  Guß, rostbeständiger Stahl
sowie gehärteter Stahl bis 54 HRC

Naco Blue

Farbe: blau

Extrem hohe Warmhärte und Oxidationsbeständigkeit
Für hart und schwer zerspanbare Materialen geeignet bis 62 HRC,
für die Nass- und Trockenbearbeitung



Sollten Sie mehr Information zu den Beschichtungen wünschen,kontaktieren Sie mich oder gehen direkt auf die Seite von b-tec.
